NÜGAâ Czujniki temperatury Pt 100 / PTC / XTR / XTW z elektrodami zabezp. przed pracą

na sucho / poziomu (przewodność elektryczna)

Metalowe elektrody prętowe ř 4 - 5 mm

z płaszczem z PTFE / teflonu

Urządzenie (elektr. sygnalizator) jest stosowane jako czujnik temperatury do pomiaru temperatury w analogowych i cyfrowych urządzeniach pomiarowych, regulujących i monitujących lub w ogranicznikach temperatury z Pt 100, (Pt 500, Pt 1000, PTC 2000 W, TI, XTR, XTW). Zakres temperatury 0 - 200 °C (400 °C na życzenie), do wyboru w technice 2, 3 lub 4 przewodowej.
Stosowane dodatkowo do zabezp. przed pracą na sucho lub do kontroli poziomu (przewodność elektryczna płynów, z osobnym przekaźnikiem NP,NSRE lub NSRB), a także do uruchamiania odpowiednich styczników lub zaworów magnetycznych. Seryjnie z bryzgoszczelną głowicą (polipropylen PP, max. 100 °C, rodzaj ochrony IP 64), z nieruchomą rurą zanurzeniową czujnika pokrytą płaszczem z PTFE/teflonu (do max. 200 °C) Ř 5 mm oraz 2 lub 3 elektrody zabezp. przed pracą na sucho / poziomu, najkrótsza 30mm, najdłuższa 5000mm.
Elektrody metalowe Ř 4 - 5 mm np. ze stali nierdzewnej 1.4571, tytanu, Hastelloy znajdują się seryjnie w płaszczu z PTFE/teflonu, aby nie dopuścić do tworzenia się osadów, powstawania błędnych kontaktów (mostkowania) i ze względu na budowę mogą być skracane, aby dopasować właściwą wysokość kontaktu. Czujnik temperatury i elektrody z PTFE/teflonu nie mogą być skracane. Końcówka tych elektrod długości ok. 10mm musi pozostawać podczas pracy nie osłonięta płaszczem. Zupełnie otulone płaszczem elektrody z PTFE/teflonu Ř 8 mm ( UPT... ) mogą być stosowane nawet w najbardziej agresywnych płynach. Ze względu na budowę nie mogą być skracane. Aby otrzymać odpowiednie długości elektrod, należy określić je przy zamówieniu. Seryjnie bez przewodów zasilających, z przewodami LiYY za dopłatą.
Do tego wymagany przekaźnik (elektroniczny). Opis XTR 4 - 20 mA-Transmitter, XTW -analogowo- liniowy przetwornik temp. / napięcia

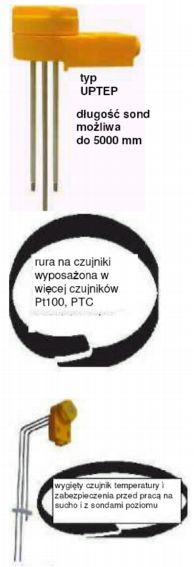

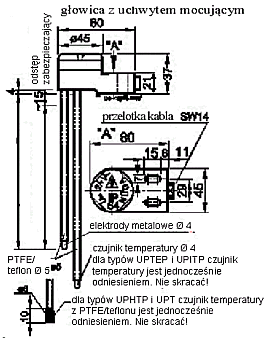

Długość rur zanurzeniowych elektrod i czujnika, długość pokrytej płaszczem PTFE rury czujnika

Długość elektrod
280 mm (seryjnie)
materiał elektrod

Liczba
elektrod

Cena / szt.
z wbudowanym czujnikiem temperatury
Pt 100  2, 3 lub 4- przewod.   2x2000 W





Nr katalogowy

mm

1x2

1x3

1x4

PTC-E

XTR,XTW

UPTEP           32

325

Stal nierdzewna

1



UPTEP           33

325

stal nierdzewna

2



UPTEP           34

325

stal nierdzewna

3



UPTEP           35

325

stal nierdzewna

4



UPTEP           52

510

stal nierdzewna

1



UPTEP           53

510

stal nierdzewna

2



UPTEP           54

510

stal nierdzewna

3



UPTEP           55

510

stal nierdzewna

4



UPTEP           82

810

stal nierdzewna

1



UPTEP           83

810

stal nierdzewna

2



UPTEP           84

810

stal nierdzewna

3



UPTEP           85

810

stal nierdzewna

4



UPITP 32

325

tytan

Dopłata do       Pt 100 2x3-przewodowego do ceny 1x3-przewodowego

1



UPITP 33

325

tytan

2



UPITP 34

325

tytan

3



UPITP 35

325

tytan

4



UPITP 52

510

tytan

1



UPITP 53

510

tytan

2



UPITP 54

510

tytan

3



UPITP 55

510

tytan

4



UPITP 82

810

tytan

1



UPITP 83

810

tytan

2



UPITP 84

810

tytan

3



UPITP 85

810

tytan

4



UPHTP           32

325

Hastelloy

1



UPHTP           33

325

Hastelloy

2



UPHTP           52

510

Hastelloy

1



UPHTP           53

510

Hastelloy

2



UPHTP           82

810

Hastelloy

1



UPHTP           83

810

Hastelloy

2



UPT    32

325

PTFE/teflon/grafit

1



UPT    33

325

PTFE/teflon/grafit

2



UPT    34

325

PTFE/teflon/grafit

3



UPT    35

325

PTFE/teflon/grafit

4



UPT    52

510

PTFE/teflon/grafit

1



UPT    53

510

PTFE/teflon/grafit

2



UPT    54

510

PTFE/teflon/grafit

3



UPT    55

510

PTFE/teflon/grafit

4



UPT    82

810

PTFE/teflon/grafit

1



UPT    83

810

PTFE/teflon/grafit

2



UPT    84

810

PTFE/teflon/grafit

3



UPT    85

810

PTFE/Teflon/grafit

4



Z głowicą z PVDF możliwe zastosowanie do ok. 135°C, dopłata. Podać w zamówieniu.

We wszystkich typach urządzeń czujnik temperatury (długa elektroda) stanowi jednocześnie kontakt odniesienia i nie może być skracany. W elektrodach typu PTFE/Teflon/Grafit należy podać długość elektrod, gdyż ze względu na ich budowę nie mogą być skracane.
Wskazówka do zamawiania:
Przy zamówieniu podać dodatkowo do numeru katalogowego także żądaną wersję czujnika temperatury.
Przykład: UPTEP 32 - 3L = głowica z 1 elektrodą i jednym czujnikiem temperatury Pt100 3-przewod. = będącym jednocześnie kontaktem odniesienia. Inne czujniki na żądanie. Dopłata za dodatkową długość elektrod (ponad 280 mm) za każdą elektrodę i każde 100 mm: stal nierdzewna, tytan, Hastelloy, PTFE/ teflon.
Dopłata za zalanie głowicy.
Seryjnie do max. 5 elektrod w jednym urządzeniu ( = 4 punkty odniesienia). Na życzenie z elektrodą specjalną ( = 5 punktów odniesienia). Na specjalne życzenie do max. 10 kontaktów, ten typ dostarczany jest z 2,5m kablem, dłuższe kable za dopłatą.
Patrz również – wersje wkręcalne
